扁钢轧制校平横切机组技术协议

一、            设备技术数据

1.      规格参数

a.       适用材料：冷轧卷板

b.      材料质量：国产正品钢或国际标准钢

c.       抗拉强度：δb≤450Mpa，δS≤260Mpa，

d.      材料厚度：2—6mm

e.       材料宽度：10-80mm（Max）

f.       钢卷内孔：φ350

g.      钢卷重量：500Kg（Max）

2.      成品参数：

a.       宽度b（mm）：20-100；

b.      宽度精度：+0.3～-0.9mm；

c.       定尺长度L：0-6m；

d.      定尺精度：0～+5mm；

e.       弯曲度：每米弯曲度不大于2.5mm，

总弯曲度不大于全长的0.25％；

f.       切斜：扁钢端头应剪切正直，切斜不得大于2mm；

   3．设备其它参数：

g.      生产线工艺线速度：20-25m/min；

h.      生产方式：不间断连续生产；

i.        生产线方向：由左至右（操作台面向机组）

j.        .生产操作人员：技术工人1人、一般工人1人

k.       设备颜色：草绿色

二、            生产线设备组成

■简易放料架

■七辊初矫

■倒角挤压机

■二辊夹送机

■纵向调直机

■平面校直机

■液压跟踪切断机

■定长接料台

■电器系统

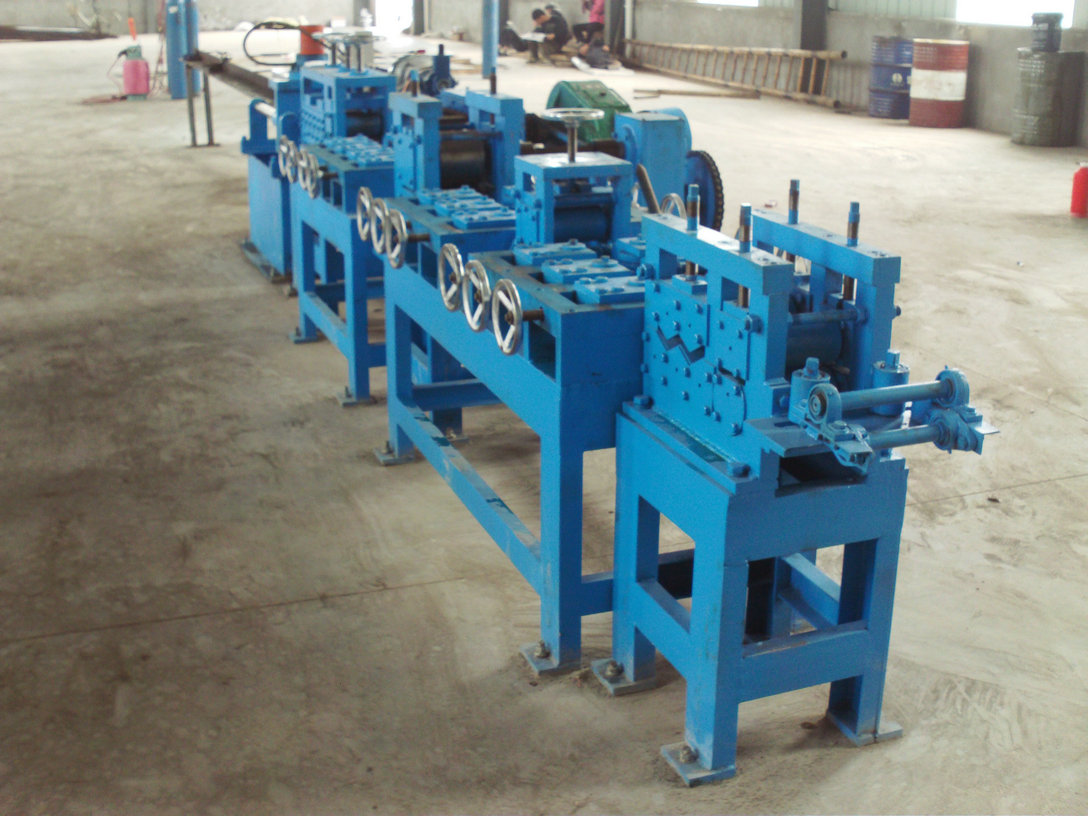

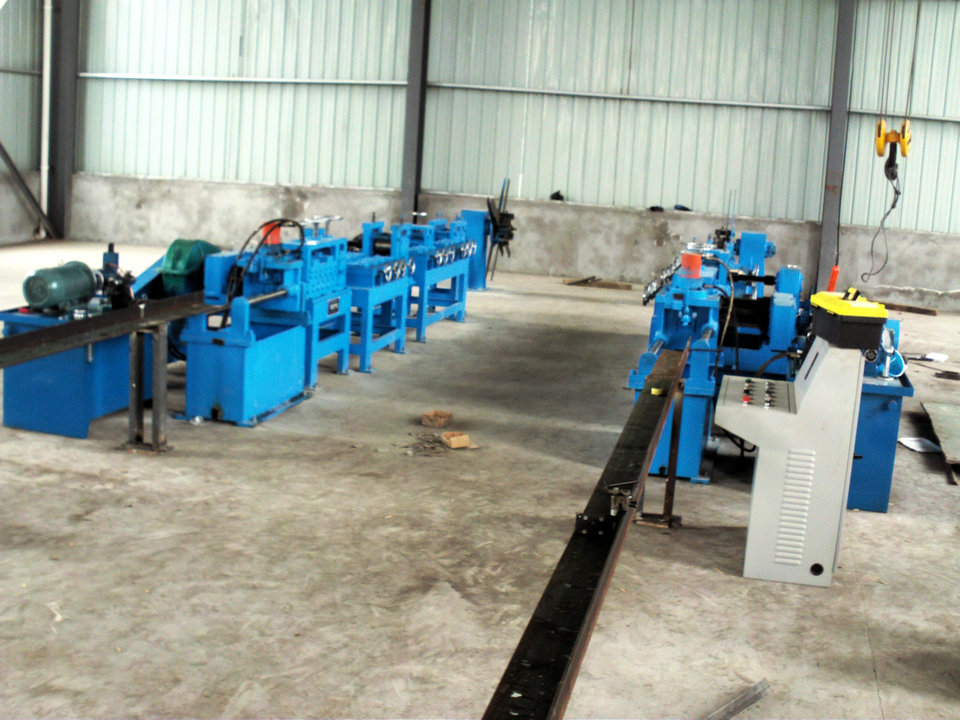

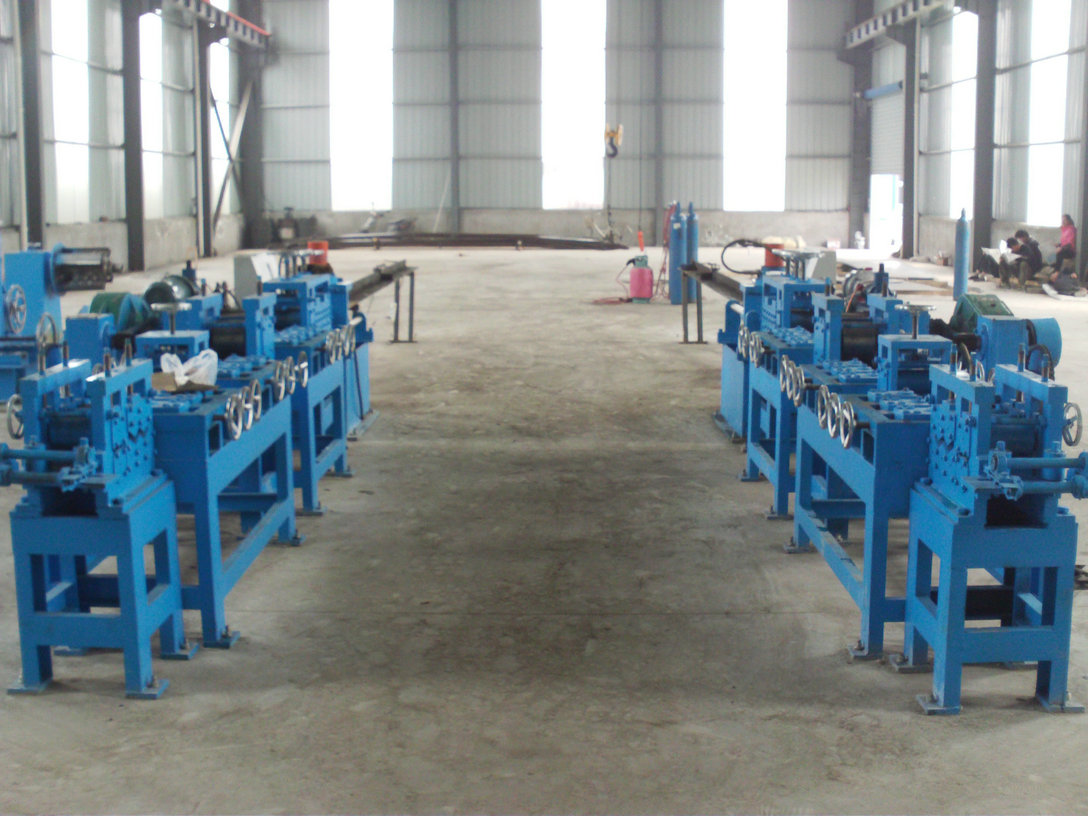

安装调试现场
