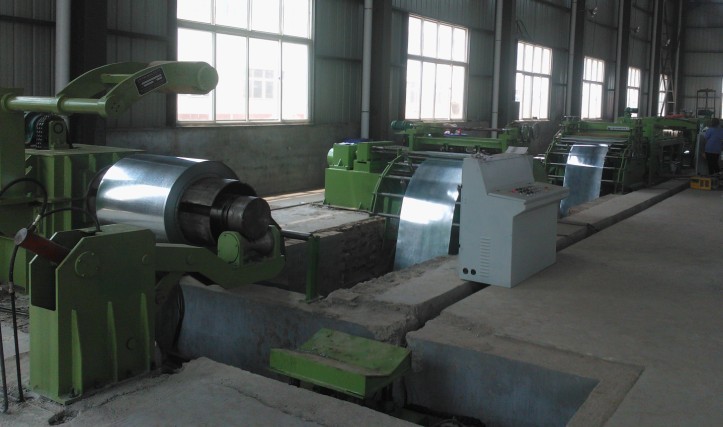

一、 设备名称:JPX-0.15~0.5X1250数控全自动高速板料开平机组
二、 备技术数据
1. 规格参数
a. 适用材料:钢卷
b. 材料质量:国产正品钢或国际标准卷
c. 抗拉强度:δb≤350Mpa,
d. 最常用材料厚度:0.15-0.5mm;
e. 材料宽度:500-1250(Max)
f. 钢卷内径:φ
g. 钢卷外径:φ1400mm(Max)
h. 钢卷重量:10T(Max)
i. 辊子直径:φ50
j. 辊子距离:52
2. 成品参数:
1. 长度精度:以长度L=
2. 对角线精度:以长度L=
3.设备其它参数:
a. 电源:380V/50Hz/3Ph
b. 线速度:0-50m/min(厚-薄)
c. 装机容量:60 Kw
d. 成材速度:以2M计,每分钟下料≤20张
e. 生产线占地面积(约):长24mX宽5m
f. 生产线方向:由左至右(操作台面向机组)
g. 生产操作人员:技术工人1人、一般工人1人
h. 设备颜色:草绿色
三、 生产线设备组成
■液压上料小车
■液压悬臂放料架
■储料活套I
■四重辊式初校整平机
■储料活套II
■侧导位装置
■伺服精校平装置
■高速剪板机
■输送台
■液压升降工作台
■气动码料装置
■纵向出料台
■气动系统
■液压系统
■电器系统
